Leaf Spring Business
板ばね事業

世界No.1の板ばね工場を目指す

世界No.1のばねメーカーである日本発条株式会社(ニッパツ)の連結子会社として、国内主要トラックメーカーに向けた製品を中心に製造しています。トラックやバスの軽量化・乗り心地の向上・地域特性などお客様のニーズに合わせた製造を行うほか、蒸気機関車やエレベーターなどに使われる特殊な板ばねも製造。産業用ロボットによる生産効率向上にも取り組み、高品質・低価格な板ばねの提供を目指しています。また、ニッパツの海外製造拠点へ向けた技術協力も担当。生産量・技術力ともに世界トップの板ばね工場を目指します。

スミハツ製品使用イメージ スミハツ製品使用イメージ

Features
スミハツの板ばねの特長

スミハツの板ばねの特長イメージ

ニッパツグループ最大の板ばねメーカー

スミハツでは、ニッパツグループが国内で生産する板ばねの5割超を製造。板ばね生産重量としては日本最大を誇り、国内を走るトラックや商用車の多くにスミハツが製造した板ばねが使用されています。

ニーズに合わせ、多品種少量生産に対応

特殊車両や産業機械に使用される、特殊かつ小ロットな板ばねも製造。これまでにない板ばねの製造であっても、設計や試作段階から携わり、多様なニーズに応えていきます。

希少な技術と設備を用いた板ばね製造

専門設備と技術が求められる蒸気機関車の担ばねや、完成品に高い要件が求められるエレベーターブレーキのUばねなど、他社にはない独自のノウハウを有しています。

生産技術のリーダー

高品質で安価な板ばねを製造するために生産の自働化を進めるとともに、培ってきた技術力を活かし、ニッパツ海外拠点の製造環境に合わせた生産技術支援や製品試作支援も実施しています。

Products
主な製品

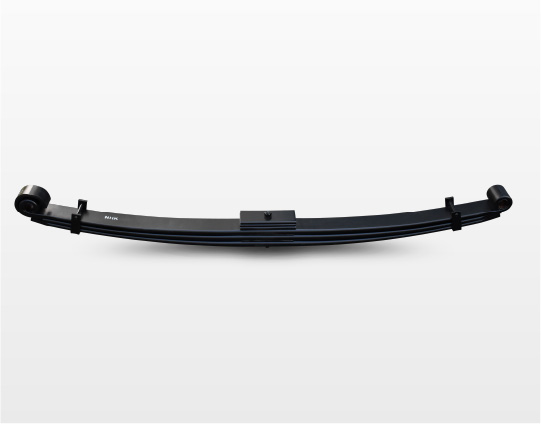

大型トラック用板ばね

大型トラック用板ばね

車体のリア部分に設置される、トラニオン式サスペンションの板ばね。長さの異なる板ばねを重ねたシンプルな構造のものですが、大型トラックの荷台から発生する大きな負荷を安定して受け止め続けます。

大型トラック用テーパーリーフスプリング

大型トラック用テーパーリーフ
スプリング

車体のフロント部分に設置される板ばね。板の厚さを連続的に変化させた板ばねを使用することで、重ねる枚数を減らし、軽量化を図りながらも必要な強度を保つことができます。

中型・小型トラック用板ばね

中型・小型トラック用板ばね

商用トラックのなかで一般的に使用される板ばね。フロント部分は通常の板ばねが使用されますが、リア部分は荷重の程度により特性が変化するばねが使われ、安定した輸送を実現しています。

蒸気機関車用板ばね

蒸気機関車用板ばね

蒸気機関車の車両と台車の間に設置されるばね。ばねとしての機能だけでなく、見た目のインパクトもある製品です。現在日本で製造設備と技術を有する会社はスミハツのみ。実際に運行する蒸気機関車だけでなく、展示車両用にも製造します。

エレベーター(安全装置)用板ばね

エレベーター(安全装置)用
板ばね

エレベーターの非常ブレーキとして機能するU字の板ばねです。形状はシンプルですが、ばねの応力を正確に計算したうえで製造する必要があります。製造には高い技術が必要とされ、スミハツはUばねを製造できる数少ない会社の一つです。

小型トラック用横置きばね

小型トラック用横置きばね

従来のフロントコイルスプリング方式に替わり採用された、横置き形状の板ばね。ソフトな乗り心地を確保しつつ、高い剛性の確保および車両の軽量化にも貢献しています。

Customers
主な納入先

  • 日本発条株式会社
    • いすゞ自動車株式会社
    • 日野自動車株式会社
    • UDトラックス株式会社
    • 三菱ふそうトラック・バス株式会社
    • マツダ株式会社
    • 日産車体株式会社
    • スズキ株式会社
    • 日発販売株式会社
  • 日本トレクス株式会社
  • 東邦車輛株式会社
  • 日本フルハ-フ株式会社
  • 北越工業株式会社
  • 株式会社日立ビルシステム
  • 東芝エレベ-タ株式会社
  • 日本オ-チス・エレベ-タ株式会社
  • 日本エレベ-タ-製造株式会社
  • 東武鉄道株式会社
  • 大井川鐵道株式会社
  • 新潟トランシス株式会社
  • 株式会社栗本鐵工所
  • ほか

※順不同
